選型指南

選用聯軸器有關的系數（摘自JB/T7511-94）

選用聯軸器時應考慮動力系數Kw：當選用擾性或彈性聯軸器用于有沖擊、振動和需要軸線補償?shù)墓r時，應考慮啟動系數Kz、溫度系數Kt、放大系數Kv、沖擊系數Ka等系數對系統的綜合影響因素。

1、動力系數Kw

動力機類別代號	動力機名稱	動力機系數
Ⅰ	電動、透平	1
Ⅱ	四缸及四缸以上內燃機	1.2
Ⅲ	二缸內燃機	1.4
Ⅳ	單缸內燃機	1.6

2、聯軸器載荷類別

載荷類別代號	Ⅰ	Ⅱ	Ⅲ	Ⅳ
載荷分類	均勻載荷	中等沖擊載荷	重沖擊載荷	特重沖擊載荷

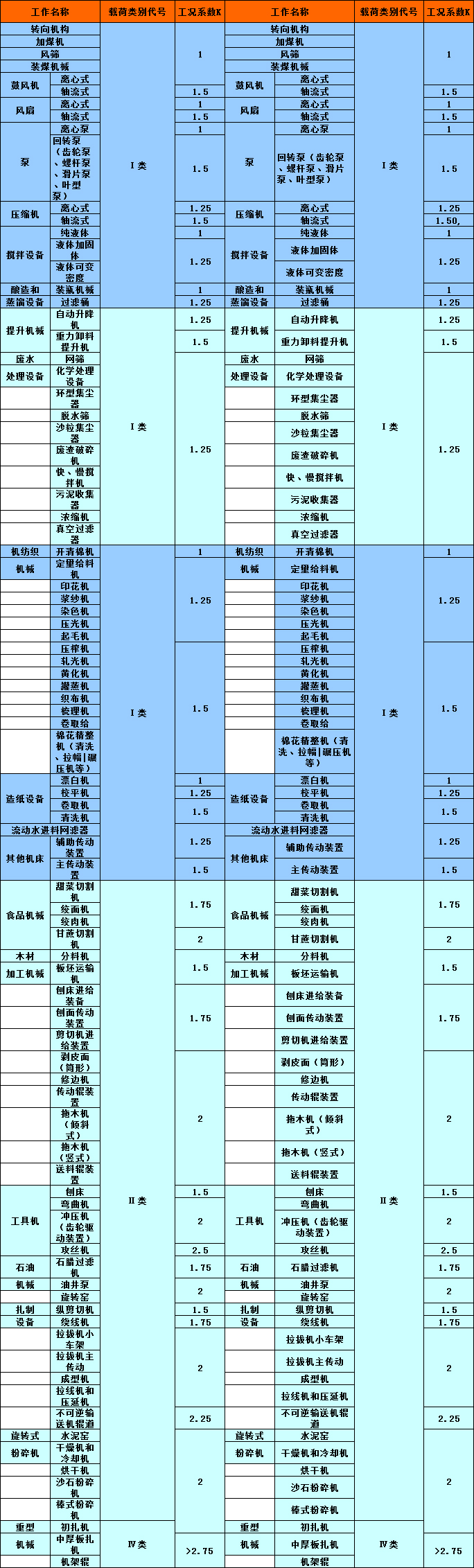

3、工況系數K

a.上表所列K值是傳動系統在不同工作狀態下的平均值，根據實際情況可適當增加

b.上表所列K值，其動力機為電動機和透平，若為其他動力機應考慮動力機系數Kw

c.在配有制動器的傳動系統中，當制動器的理論轉矩超過動力機的理論轉矩時，應根據制動器的理論轉矩來計算選擇聯軸器

4、起動系數Kz

主動端起動頻率Z，形成附加載荷，其影響以起動系數Kz表示，見下表

Z	≤120	>120～240	>240
Kz	1	1.3	由制造廠確定

5、溫度系數Kt

傳動系統選用帶非金屬彈性材料（橡膠）聯軸器時，應考慮在溫度影響下橡膠彈性材料強度降低的因素，以溫度系數Kt表示，見下表；溫度t與聯軸器的工作環境有關，在輻射熱的作用下，尤其要考慮Kt的影響。

環境溫度t	對復合材料Kt
℃	天然橡膠	聚氨基甲酸乙脂彈性體	丙烯酸烷基-丁二烯-生橡膠（NBR）
	（NR）	（PUR）	（丁腈橡膠N）
-20～30	1	1	1
>30～40	1.1	1.2	1
>40～60	1.4	1.5	1
>60～80	1.8	不允許	1.2,
